Neural Network Representations
Neural Network Representations

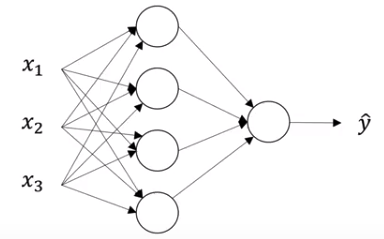

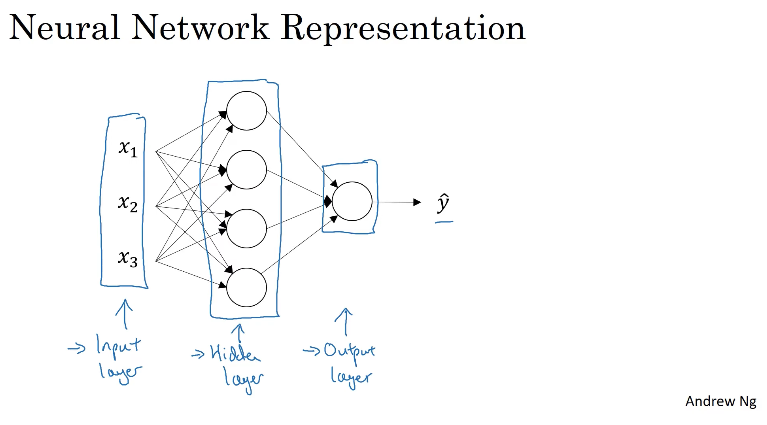

신경망 네트워크의 구성
신경망 네트워크에는 각 레이어들을 칭하는 표기법이 있다.
- 입력층 : Input Layer
- 은닉층 : Hidden Layer (훈련 세트에서 볼 수 없음)
- 출력층 : Output Layer
지도학습으로 훈련시키는 신경망에서는 훈련 세트가 (입력값 X, 출력값 Y)로 구성되어있다. 은닉층의 실제 값은 훈련세트에 기록되어있지 않다.

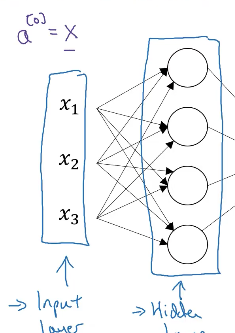

Input Layer
이전에는 입력 특성을 나타내기 위해 Vector X를 사용했지만 네트워크에서의 다른 표기법은 a^[0]^가 된다. a는 활성값을 의미하며 신경망의 층들이 다음 층으로 전달해주는 역할을 한다.
즉, 입력층은 X를 은닉층(Hidden Layer)로 전달해준다

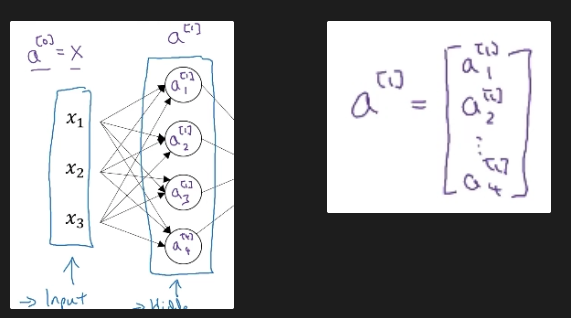

Hidden Layer
은닉층에서는 a^[0]^의 다음 활성값인 a^[1]^을 만든다.
은닉층에는 총 4개의 노드가 있는데 각 노드들은 위에서부터 차례대로 a_1^[1]^, a_2^[1]^, a_3^[1]^, a_4^[1]^을 의미한다. 따라서 a^[1]^은 4차원 벡터가 된다. (해당 은닉층에 노드가 총 4개가 있기 때문)

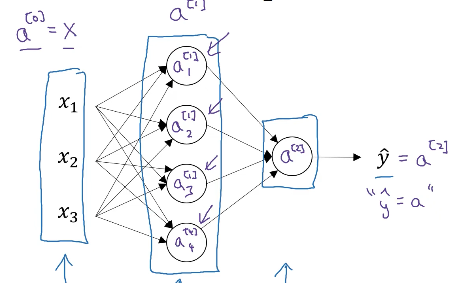

Output Layer
실숫값 a^[2]^를 만들어낸다. 즉, y-hat이 a^[2]^의 값을 가지게 된다! 로지스틱 회귀에서 y-hat이 a의 값을 가지는 것과 비슷하다.
로지스틱 회귀에서는 출력층이 하나만 있어서 대괄호 첨자를 쓰지 않았지만, 신경망에서는 위첨자를 사용해 어떤 층에서 만들어진건지 표기를 해준다.
가중치와 편향
그럼 은닉층부터 출력층까지의 가중치와 편향은 어떻게 계산이 되는지 알아보자.
은닉층
먼저 위 신경망에서의 가중치, 편향은 은닉층에 관련된 변수이기 때문에 위첨자를 붙여 w^[1]^, b^[1]^로 표기한다. 결과적으로 은닉층에서 w는 (4 x 3)행렬이 되고 b는 (4 x 1)행렬이 된다.
- 4는 해당 은닉층에 노드가 네 개가 있기 때문이고, 3은 입력 특성(x~1~, x~2~, x~3~)이 세 개이기 때문이다.
출력층
위와 같은 방식으로 출력층에서의 w는 (1 x 4)행렬, b는 (1 x 1) 행렬이 된다.
- 1은 출력층에 노드가 한 개가 있기 때문이고, 4는 은닉층에 은닉 노드가 네 개가 있기 때문이다.
신기한 점은 위 신경망은 3층 신경망이 아닌 2층 신경망이다. 신경망 층의 개수를 셀 때는 입력 층은 제외한다.
- 논문에서는 입력층을 0번째 층이라고 함. 따라서 위 신경망은 0층(입력층) → 1층(은닉층) → 2층(출력층)이 되어 2층 신경망이 된다.
